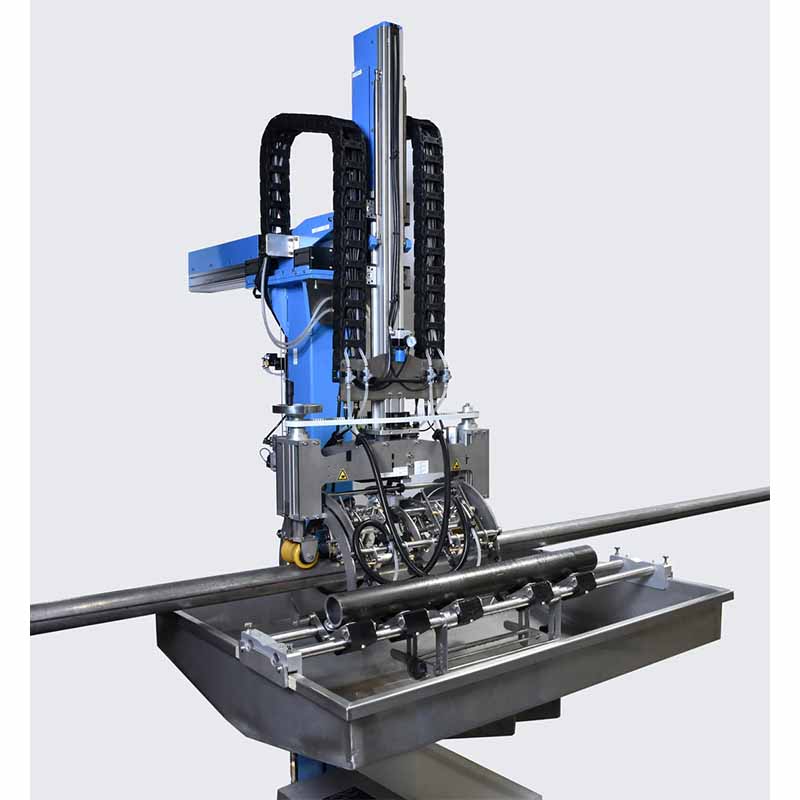

ECHOMAC WELD LINE TEST

Echomac® Kaynak Hattı Ultrasonik Test Sistemi. Üretim sırasında boru kaynağı kalitesini denetler.
Sürekli üretim sırasında boru kaynak bölgelerini çevrimiçi olarak denetlemek için yeni kullanım kolaylıkları sunan sistem, ERW kaynak işleminde tipik olarak görülen uzunlamasına yönelimli kusurları test etmek için tasarlanmıştır.
Bu sistemler genellikle dört kanal içerir ve duvar kalınlığının %5 ila %10’u arasında iç çap ve dış çap uzunlamasına kusurlarını tespit etmek için hem CW hem de CCW ses modlarını kullanır. Uygulamaya bağlı olarak ek kanallar eklenebilir.
• MAC’in yüksek itibarlı Echomac® enstrümantasyonunu Echohunter® yazılımı ile birlikte içerir.
• Test kafası, test edilen boru ile sabit bir bağlantı sağlamak için sulanan pabuçlara sahip dönüştürücü tertibatlarını içerir.
• Test kafası, değirmen testi için kaynak hattında veya yeni boru boyutu için kolay kalibrasyon için çevrimdışı olarak çalışmasına olanak tanıyan bir sütun mekanizması ile desteklenir.
• Operatör, kaynak merkezini ikiye bölen lazer ışını gösteren bir monitörü izleyerek dönüştürücülerin doğru konumlandırıldığını doğrulayabilir.
• Kullanışlı joystick kontrolü, dönüştürücü tertibatlarının kaynağı takip etmek için döndürülmesini sağlayarak 10:00 ile 2:00 saatleri arasındaki kaynak pozisyonu üzerinde sürekli optimum test gerçekleştirilmesini sağlar.

• Su kaybı veya yanlış hizalama nedeniyle herhangi bir dönüştürücü ile tüp arasındaki bağlantının kesilmesini uyarmak için bağlantı alarmı içerir
• Akış aşağı sprey işaretleyici, kesilen tüplerin ayrıştırılmasını sağlamak için gerçek kusur konumuna otomatik olarak boya püskürtür.
• Hızlı bağlantı kesme mekanizması kullanarak 5 saniye içinde boyut değişiklikleri için tek tek dönüştürücü ayakkabılarını değiştirin.
MAC’den kaynak kalitesini test etmek için başka seçenekler de mevcuttur. NDT alanındaki 90 yılı aşkın tecrübemiz ve eğitimli ve deneyimli MAC çalışanlarımız, hangi test yönteminin kullanılması gerektiğini belirlemenize yardımcı olabilir.
