LATITUDE
Taramalar Manual . Sonuçlar Otomatik

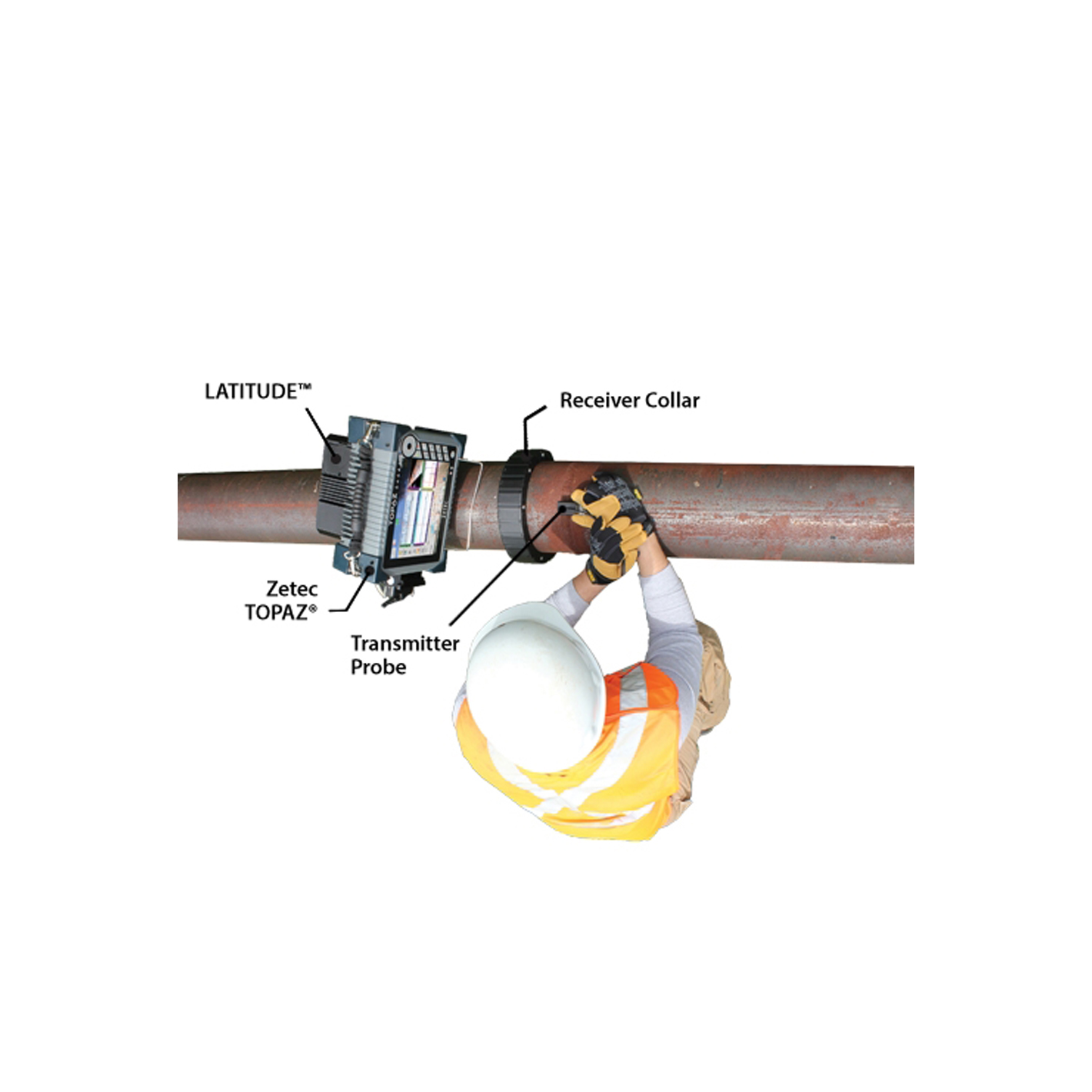

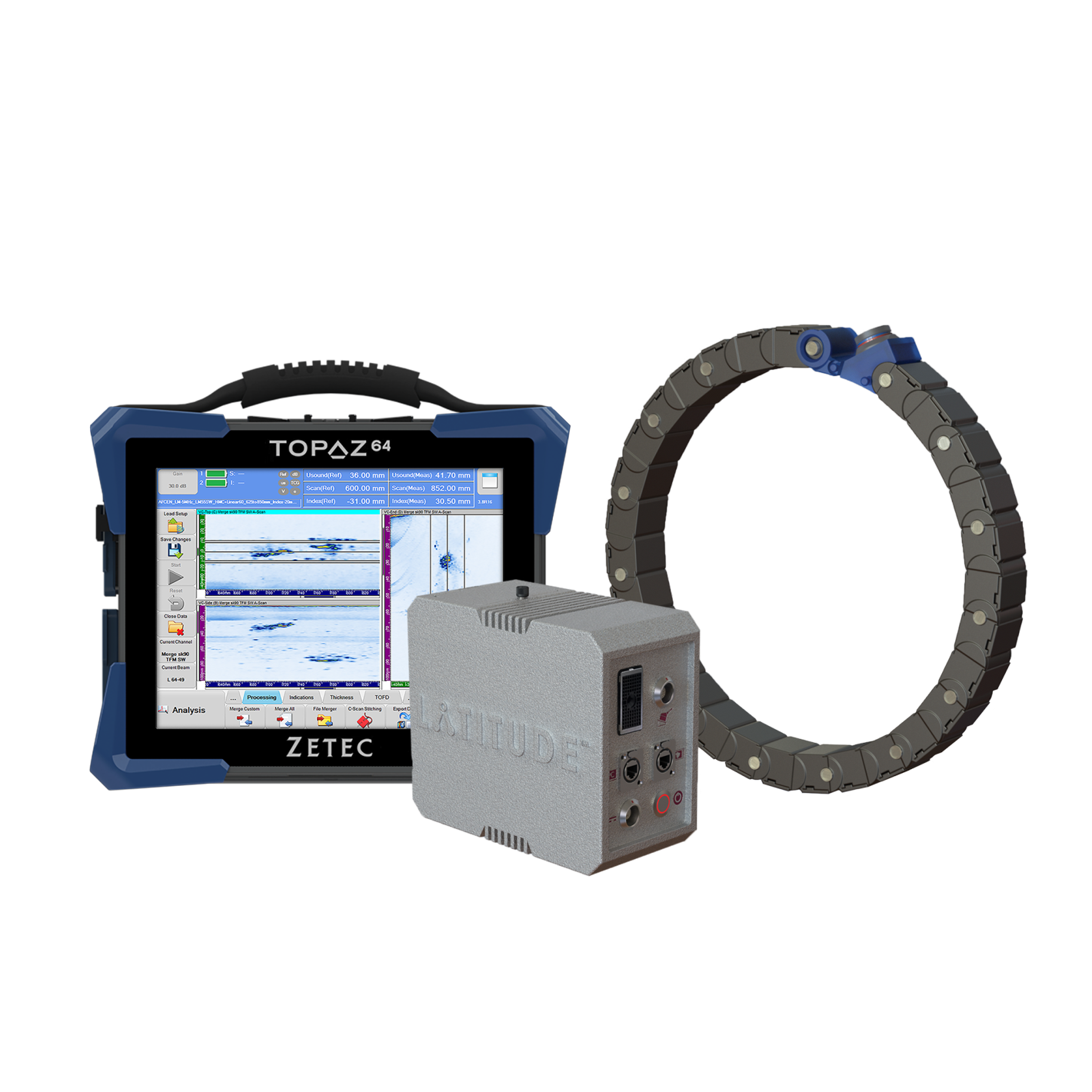

LATITUDE, manuel tahribatsız muayene (NDT) denetimlerinin sayısallaştırılmasını ve kaydedilmesini sağlayan, devrim niteliğinde mekanize olmayan bir konum ve yönlendirme kodlama sistemidir. Structural Integrity Associates tarafından geliştirilen LATITUDE , phased array ultrasonik test (PAUT) enstrümanlarının TOPAZ ailesiyle birlikte kullanılmak üzere tasarlanmıştır .

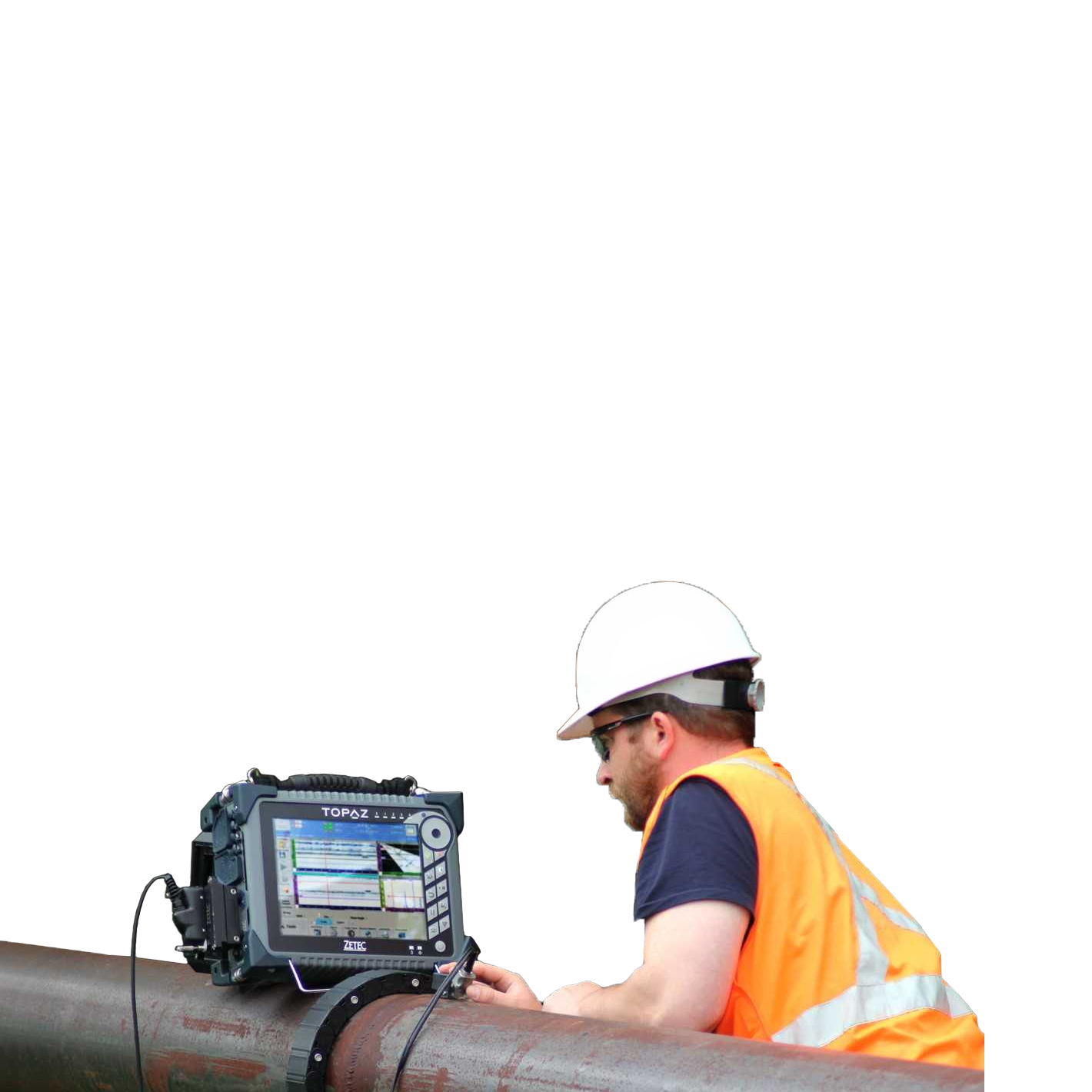

LATITUDE, bir denetçinin NDT sensörlerini manuel olarak uygulamasını ve değiştirmesini sağlar. Bu manuel manipülasyon, mekanize iletime kıyasla gelişmiş sinyal-gürültü sonuçlarına yol açan yüzey durumu, temas ve kuplaj hakkında dokunsal geri bildirim sağlar. Manuel olarak uygulanan sensör ayrıca denetçinin bileşen hasarını daha etkin bir şekilde ayırt etmesini ve karakterize etmesini sağlar.

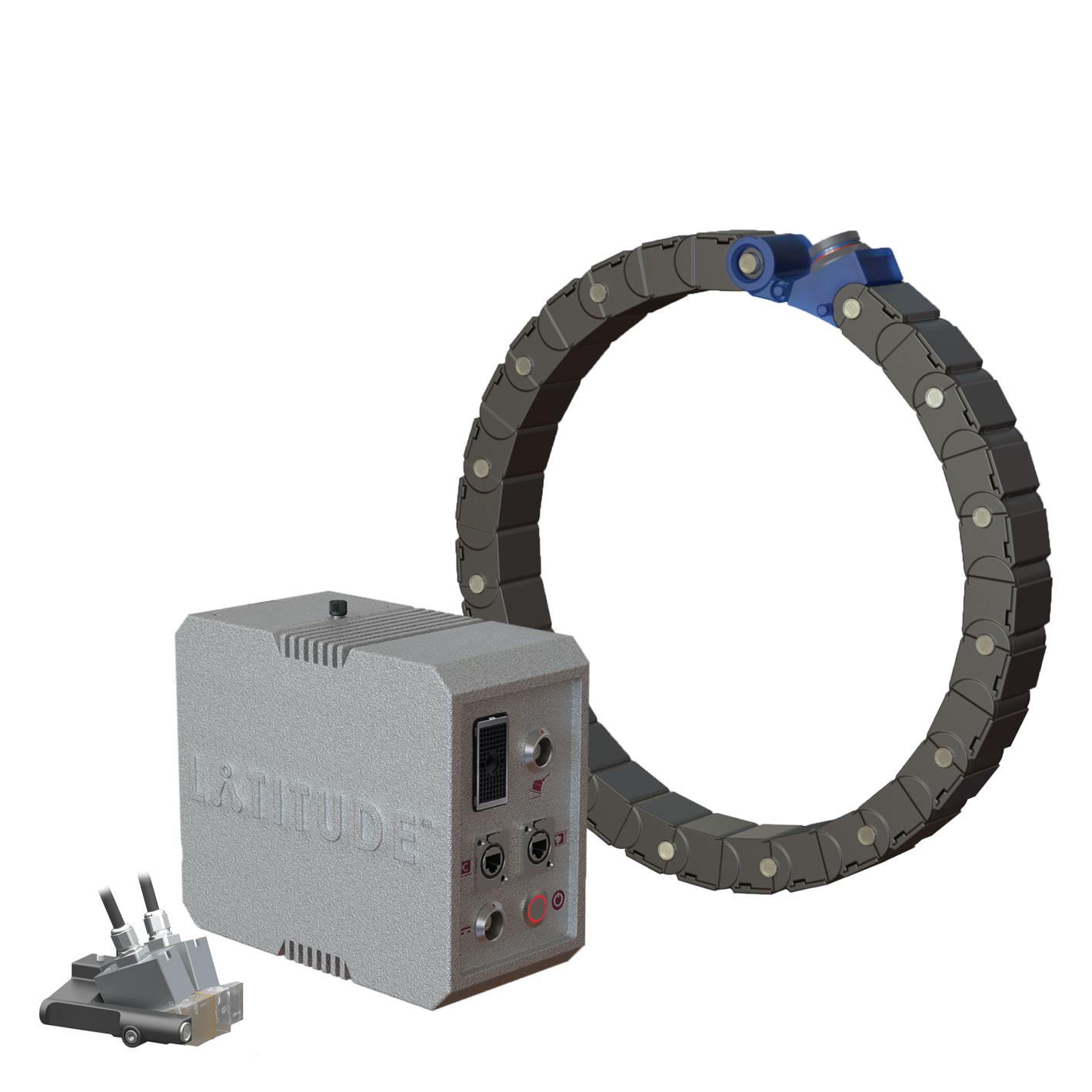

LATITUDE, manuel muayenenin basitliğini, otomatik denetimin titizliği ve kalitesi ile birleştirerek benzersiz denetim değeri sunar. Tam otomatik bir satın alma sistemine kıyasla LATITUDE daha az ekipmanla daha kaliteli sonuçlar ve daha hızlı kurulum süresi sağlayabilir. LATITUDE kodlama sistemi aşağıdakilerden oluşan kompakt ve taşınabilirdir:
Tek pilli elektronik kutu: Hava kaynaklı ultrasonik verilerin toplanmasından, konum bilgisine dönüştürülmesinden ve TOPAZ cihazı ile iletişim kurmasından sorumlu sistemin beyni. Mühürlü fansız bir muhafazadan oluşur ve 10 saate kadar kullanım sağlayan iki (2) çalışırken değiştirilebilir pil ile çalışır. Hızlı serbest bırakma klipsi kullanarak TOPAZ cihazının arkasına takılır.
Hafif alıcı dizi bileziği: Düz ve kavisli yüzeylerde kullanım için. Uygulamaya bağlı olarak, bilezik boru çevresinin etrafına sarılabilir, boru ekseni boyunca gerilebilir veya başka herhangi bir düz veya kıvrımlı yüzeye yerleştirilebilir. Tüm kablolar bağımsızdır.
Küçük verici bağlantısı: Armatürün eksenel (x-) konumunu, çevresel (y-) konumunu ve eğriliğini (dönüşünü) belirlemek için birden fazla sensör içerir. Tipik olarak bir PAUT probu gibi bir sensöre takılır.
