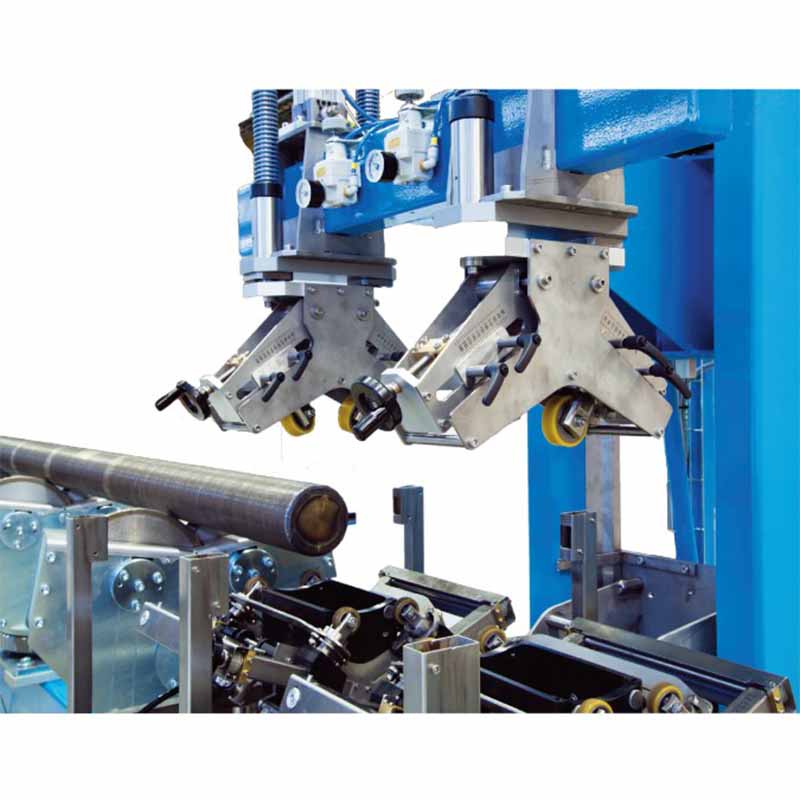

Echomac Full Body Tester

Özellikler:
• Kullanışlı çap ölçeği kullanılarak, tek bir düğmeyle rulo ayrımını ayarlayarak malzeme boyutundaki değişiklikleri yönetir.
• Borudaki uzunlamasına ve enine kusurları, duvar kalınlığını ve laminasyonu %5 ve %10 seviyesine kadar algılar. Ayrıca çubuklardaki kapanımları da algılar.
• Ovaliteye sahip malzemeleri ve diğer test sistemlerinin genellikle gerektirdiği kadar düz olmayan malzemeleri test eder.
• Yeni veya eski bir ünitenin yükseltilmesi olsun, mevcut üretim hattına sorunsuz bir şekilde kurulabilir.
• Farklı boru veya çubuk çapları için dönüştürücüleri ayarlama ihtiyacını ortadan kaldırır.
• Herhangi bir malzeme boyutu için ses giriş noktası ve geliş açılarının sabit kalmasını sağlar.
• 5 yönlü kapasite için yapılandırılabilir.
• Test özelliklerine bağlı olarak çoklu UT eleman dizileri ve/veya ayrı elemanlar kullanır.
• Dönen boru veya çubuk uygulamaları için tahribatsız muayene (NDT) perspektifinden tasarlanmış birinci sınıf hassas konveyör içerir.
Dönen Boru ve Çubukların Ultrasonik (UT) Testi için Echomac® Tam Gövde Test Cihazının merkezinde, benzersiz Adaptif Adım Kontrolü (APC) dönüştürücü taşıyıcısı ve hassas tasarımlı “Spin-The-Tube/Bar” konveyör bulunur.

Basit bir çevirmeli adım kontrolörü kullanarak, operatör konveyörün boru/çubuk dönüşü için hassas bir helisel adım açısı ayarlayabilir. Konveyör, malzemeyi doğru adımda ultrasonik dönüştürücülerden uzunlamasına geçirir ve APC takipçisi ruloları bu açıya otomatik olarak uyum sağlar.
• Çok yönlü Ultrasonik Muayene sistemi boru, tüp ve çubuk stok uygulamalarına uygulanabilir.
• Güçlendirilmiş silindir kafalı hassas konveyör, denetimin helisel adımını otomatik olarak hesaplar ve korur.
• Farklı çaplar için kolay tek düğme ayarı ile çok kanallı Test Kafası Tertibatı.
• Düzgün olmayan malzemeleri tolere eder.
• Burçları veya salmastraları değiştirmeden 50 mm ile 355 mm (2“-14”) arası malzeme çapları.
• Tanıdık Echomac® FD elektronikleri kullanır.
